Ventsim软件便捷功能使用

发布时间:2021-06-07来源:本站原创作者:众信通点击:

、信息窗

信息窗允许文字和信息输入显示,和风路相互独立。

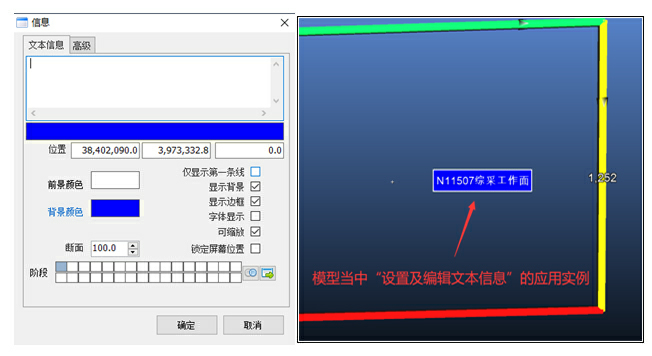

选择执行工具栏“设置或编辑文本信息”图标并点击在屏幕上的放置位置,重要的文字和信息输入即可显示。文本信息和风路相互独立的,可以单独着色和改变大小,也可以锁定在特定的窗口位置,或者按照 3D 坐标可以随模型其它部分旋转或移动。

二、继承

从其它通风模型中继承属性数据。

Ventsim 系统文件中包含很多通风网络数据,比如风机数据库等参数预设、文件和模拟设置、参照图形。为了不必重新设置这些基础属性数据,这些数据能从现存文件中继承过来,而不用删除当前文件的风路数据。

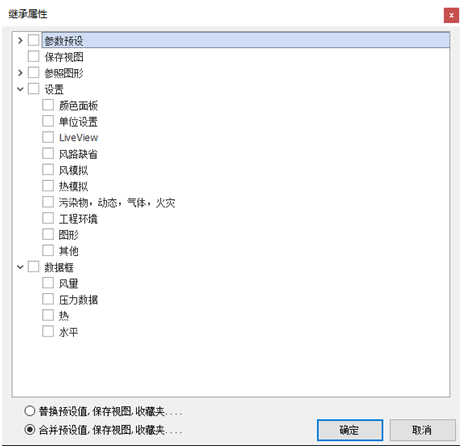

选择要继承的工程文件后,弹出对话框供用户选择想要继承的数据部分进行点选确定。确定后,选中的数据就会加载到当前工程文件中。

三、查找

查找指定项目数据。

点击执行工具栏中“查找”图标,然后点击图标右侧的下拉子菜单,可以查找子菜单中的项目数据。

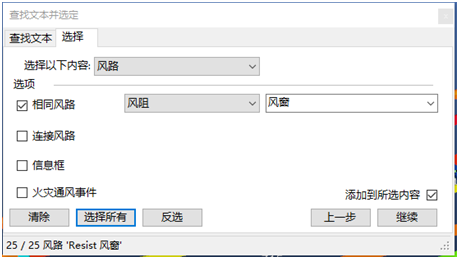

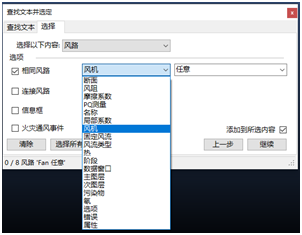

查找功能包括:

1.查找拥有指定编号或唯一编号的风路。

2.查找所有运转的、关闭的或失速的风网风机。

3.查找固定风流或风压的风路。

4.查找所有人工设置热源、冷却源、柴油机热源或者湿源的风路。

5.查找设置有污染源的风路。

6.查找前一次模拟计算中的出现的风网错误。

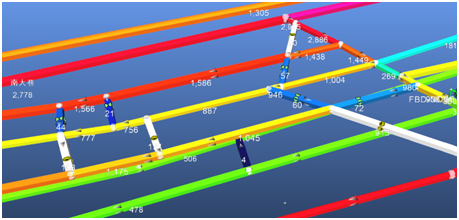

以下是某矿模型大面积调风时,一次性分析所有风窗面积和风阻的设置。

四、克隆和应用属性

克隆一处所选风路属性并应用到其它风路。

属性是指巷道的物理参数,如断面、阻力系数和局部阻力损失,同样也包括图层等标识属性。

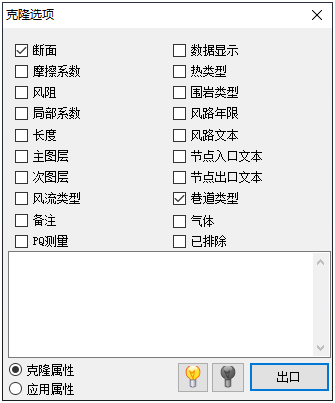

通过编辑菜单中的“克隆选择”选择要克隆的风路属性选项。

克隆属性:选择“克隆属性”菜单选项,单击一条现有风路,风路属性将被复制到内存中,然后程序将自动进入“应用属性”模式。

应用属性:如果没有选择或点击现有风路,确保你是处于“应用属性”模式,也可以框选一组风路,将属性应用到这一组风路上。当前克隆属性能随时应用到其它风路上。

举例:现有风路已经设置为拷贝断面尺寸、巷道类型。将拷贝这些属性到其它风路上。步骤如下:

1. 选择编辑 > 克隆属性(Ctrl+C);

2. 确认克隆属性选项风路已选择;

3. 选择编辑 > 应用属性(Ctrl+V);

4. 点选或框选你要应用属性的风路。

注意:下一次克隆和应用属性时,系统自动默认上次的克隆选项数据,如有变化,需重新勾选克隆选项。

五、数据表

以只读形式显示当前浏览视图或以表格显示选择通风网络数据。

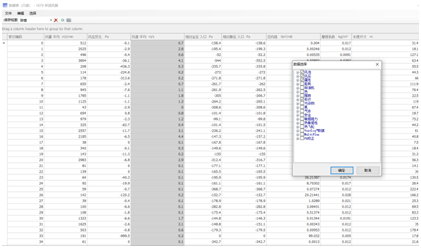

当前数据表中的数据可以通过“复制”、“粘帖” 功能拷贝到 Excel 中,具体功能如下:

1. 可以通过菜单“选择 - 数据选项”选择想要导出的数据类型。

2. 可以通过“编辑 - 移除”菜单或鼠标右键中的移除菜单移除数据表中的数据列。

3. 可以通过点击、拖拽数据表头来对数据列排序。

4. 可以通过菜单命令来对数据列调整大小和排序。

5. 数据表并不用来编辑数据,大量的风路数据能够显示出来,并且可以导出到 Excel 表格中。

提示:Ventsim 系统采用索引编码和唯一编码来定位每一风路数据。

通过点选主要的进回风路线,导出相关的通风参数及数据,可以对点选的路线进行阻力分析,合理进行系统优化。

六、过滤器

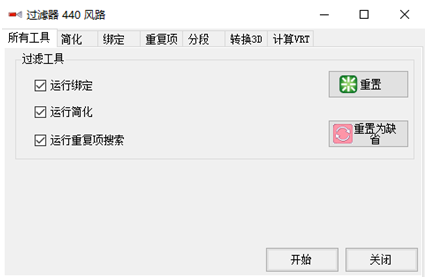

过滤器菜单提供了一系列风路编辑工具,用于对过于复杂风路、断开风路和重复风路数据进行检查和修正。这些工具集可以单独运行,也可以一组同时运行。

简化工具指在不影响对整个通风网络分析的前提下,尽量减少风网中的风路数量。对通过 CAD 导入的风网结构非常实用,CAD 文件通常包含许多短小但没有必要的风路。

绑定工具是对风路开口端或风路相交处进行绑定或连接。许多从 CAD 文件导入的风网结构都存在中心线相交连接或端点连接错误。该功能将搜索风路开口和交叉风路,并通过设置连接条件将满足条件的风路自动连接。

重复项是搜索相同或者近似位置的重复风路进行处理,重复风路因缺少定义内容或隐藏风流路径会引起通风解算时不易发现的问题,导致模拟错误。

分段工具是将较长的风路分成较小的片段,通常不需要,可以提高模拟和动态模拟数据,但会降低模拟和显示的速度,对计算机配置要求较高。

转换 3D 是将通风网络模型移动到现有的三维实体表面或等高线平面上,特别是将二维模型转换成三维模型,如果只是模型中的一部分需要转换,需要在三维视图窗口中提前选择需要转换的风路。
