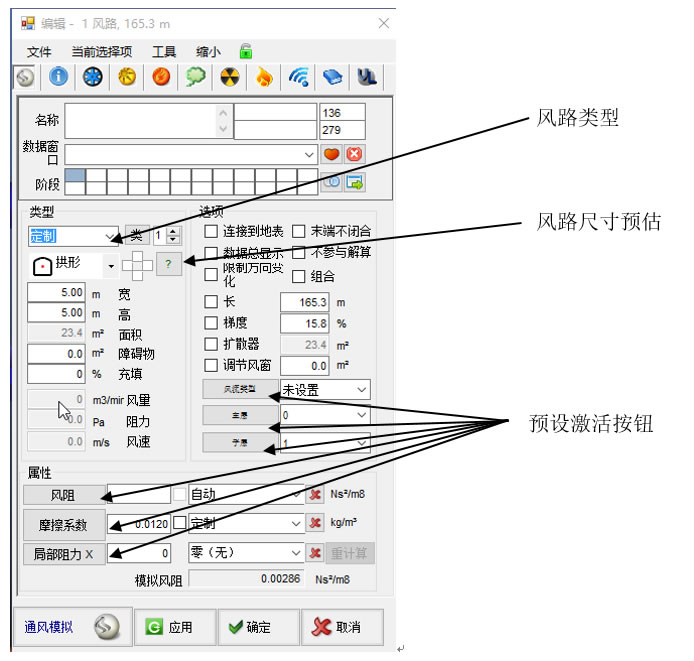

可以通过“工具菜单>预设参数”打开预设参数表，也能在风路编辑对话框中点击相应的预设按钮直接打开。当从风路编辑对话框中打开时，当前使用的预设值在预设参数表中将被高亮显示。
可以预先设置 100多个不同的风阻。通过风路编辑对话框，可以将风阻预设值应用到风路。风网模拟时，任何输入预设风阻值都可以应用到风路。
在风网解算中，由于巷道摩擦产生的风阻将和预设风阻一起累加参与计算。例如，风路中设置了一风阻为“10”的风门，而有摩擦产生的风阻为 0.015，那么在风网解算时该风路的风阻就是 10.015。
反转风阻是一个可选项，用于模拟风流反转时给风路设置一个不同的反转风阻值，风路编辑对话框中“限制风流方向”应该关闭。
风流方向改变时，风阻增大（如关闭自动门或密闭墙）或减小（风门自动摆开）的地方，反转风阻是非常有用的。这样的设置是为了满足阻止风流循环和应对紧急情况的风机反转。
如果反转风阻值设置为“0”，风流反转时，通过系统“设置”菜单设置的反转风阻将参与计算。
多达2 5 0种不同的摩擦系数可以设置和应用。风路编辑对话框中的摩擦系数既能设置为预设值（输入预设参数表），也可以作为常用值或者设置为自动（应用风路默认摩擦系数）。
在局部阻力预设值中能够输入等价局部阻力长度或者局部阻力系数。使用哪种方法取决于“设置”菜单中指定的“局部损失类型”。
模拟中每一个局部阻力值将根据选择的“局部损失类型来确定。只需要输入所选择了的“局部损失类型”相关参数。
可以预先输入 250 多个不同的热源、湿源和冷源，每一个热源能包括不同的热参数（如湿度、显热和潜热等）。设置了相应热源的风路在风网解算中将应用这些值。屏幕会显示当前使用的热源数量。
数据表显示当前名称列表。对于图层，则显示它们是否正被使用。用户可以随时更改当前图层的名称，并可以增加新图层名称和风流类型名称。通过点击颜色盒可以改变颜色。目前有250个图层和25种风流类型可供使用。
概述当前风机数据，包括这些风机的基本特征参数（如直径、风机曲线基准密度等）。
但风机特性曲线参数不能在此进行编辑（需要进入到风机数据库编辑曲线参数），和其它风机参数一样，风机名称可以和其他参数一样修改。
也可以彻底删除模型中的风机。一个只读列表显示当前网络中正在使用的风机。
风路预设参数允许指定巷道断面长、宽、周长、面积、摩擦阻力系数和断面形状。这些预设巷道参数可以通过编辑对话框快速应用到所选中的巷道上。
通过断面标签页可以自定义断面形状。前 5组预定义断面形状不能改变，即方形、圆形、屋形、拱形和不规则形，但是断面的字符串配置文件可帮助用户定义一个新的断面字符串配置。
断面字符串是围绕原点（0，0）的无量纲坐标。断面配置文件通过坐标（-1，-1）到（1，1）来定义剖面的形状。巷道断面的实际大小在编辑对话框中设置。

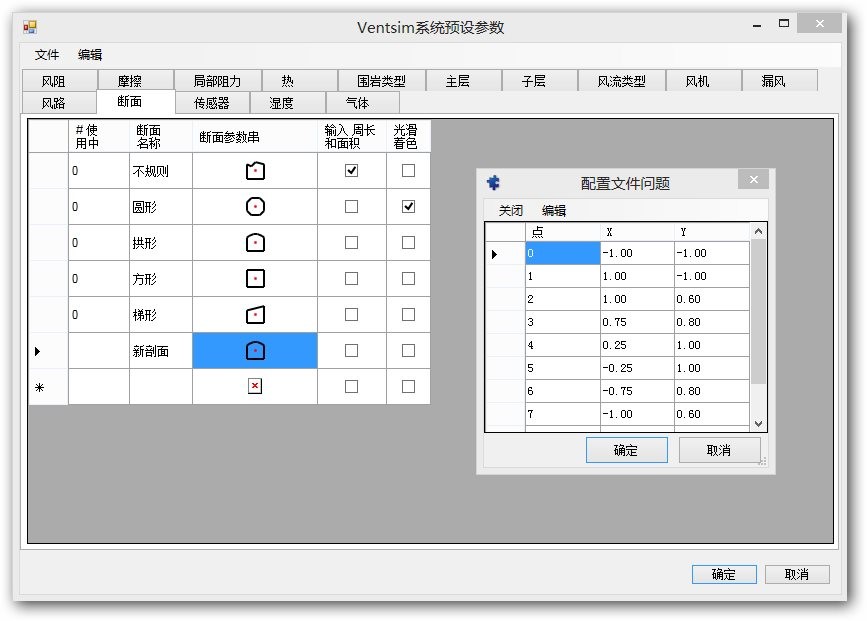

一旦断面形状参数被输入或重新选择，断面形状就会在右下角预览窗口更新。要输入或添加配置文件，点击网格中的断面形状描述字符串。将弹出窗口显示字符串并可编辑修改。
例如一个正方形，有配置点（X，Y）坐标为（-1，-1）；（-1，1）；（1，1）；（1，-1），这代表点（X，Y）围绕中心点（0，0）的四个角。
如果在编辑框中选择此配置文件断面时，设置巷道长、宽为 5 米，则断面会放大为实际断面大小。请注意，这里不需要输入面积或周长。 系统会根据给定的形状和参数自动计算周长和面积。
图11-2 巷道断面形状预设
为井下巷道岩表湿度定义湿度系数。湿度系数可以通过编辑对话框应用到热力学风路中。一般来说，湿度系数接近于0时代表干燥风路，但接近于1时代表潮湿的风路。
列出当前从LiveVIEW选项中接入的传感器。
用于火灾模拟软件Ventfire™选择的燃烧物质。燃烧物质按照燃烧释放的总热量（MJ/Kg）定义，氧气消耗（Kg氧气/ Kg燃烧物）各类物质燃烧比（Kg燃烧产物/Kg燃烧物）。
注意一氧化碳物质按照最低和最高指标认定。这样在氧气充足燃料充足下的火灾会有一定机动范围的扩散率。
如计算的等效扩散率（单位有效燃料与单位有效氧气的比值）超过“1”模拟中使用一氧化碳最大值。
如果扩散率降低到“0.5”以下模拟将采用近视最小值。扩散比率在此之间时，将计算一个介于最高与最低值之间的中间值，当比率接近于“1” 时计算值也接近于最大值。
等效比率不是固定的而是在模拟中不断重新计算取值。
定义局扇风筒阻力损失。该值按照单位面积风筒上的总孔洞面积定义，按照平方毫米孔洞每平方米风筒（mm2/m2）确定。由于比率使用统一的单位，任意数量的比率可以使用×1×106（百万）-例如每百万部分（ppm）。
定义用于风路气体模拟的混合状态。如果该总体积浓度定义少于100%，那么剩余体积的气体在模拟中允许风路气体按照体积平衡进入剩余的空缺中。
这将继续保持预设气体混合浓度气体定义值，但允许其它未定义气体在模拟时根据风路气体容量改变。
