控制图形和图示各个方面。
背景图片 放置预设或常用的图片到显示背景。这可以为系统展示提供花样或满足有些用户的喜好。当前选项使用预设背景图（目前为云或地面），图片可以直接从window界面拖入到系统背景中。
背景图片渲染 渲染背景图片可以使用屏幕颜色调节按钮顶部和底部设置。注意黑色的屏幕颜色将彻底隐藏图片，相反白色将使图片显示本来的颜色。
背景颜色底部和顶部 上下将背景分成两个部分。颜色会平滑的按照梯度生成。稍浅的颜色比较适合做一些展示和回报。

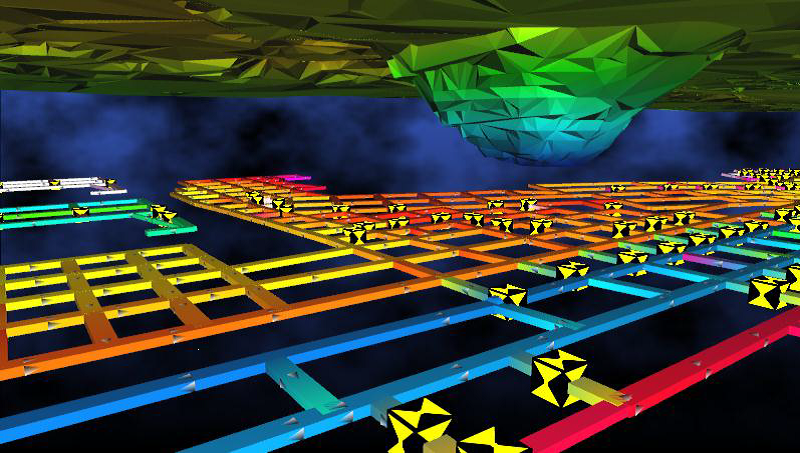

黑暗有暴风雨效果的想象背景
亮度 控制屏幕显示的相对亮度与色彩强度
网格颜色 网格线的颜色
网格平面 进行垂直拉动时，显示的半透明编辑面的颜色
显示数据颜色 风路数据显示的颜色。如果背景颜色调整好了，需要调整数据颜色，使之与背景颜色形成鲜明的对比。
风路文字颜色 风路文本名称和错误信息的颜色。需要调整文字颜色，使之与背景颜色形成鲜明的对比。
节点文字颜色 风路节点名称颜色。如果背景颜色调整好了，需要调整文字颜色，使之与背景颜色形成鲜明的对比。
打印出图时将背景设置为白色 将通风网络图进行打印出图或需要保存图片时对背景颜色进行设置为白色。
选择颜色 所选风路的颜色。缺省颜色为黄色，然而有时可能这种颜色与背景较亮的颜色结合显示不明显。
文字背景 没有使用透明文字时屏幕显示文字后方的颜色
光标范围 调整系统光标绘制或移动风路相关。为了精确控制（尽量避免连接到邻近风路）就要减小设置值（最小值1，最大值100）。
使用3D鼠标 打开选项使用Connexion™3D鼠标。此类输入单键就可以使模型旋转、平移、缩放，脱离开普通鼠标自如的操作菜单和选项功能。此项功能没有Connexion™3D鼠标也不会影响。
北向经纬网格 定义屏幕上经纬网格的指北方向。因此，如果经纬网格北向为屏幕上方，那么指北方向经纬网格将由屏幕底部往上。如果没有选定格网北向，那么该设置将作为缺省选择。
经纬网格 大多矿井使用指北经纬网格系统。Ventsim使用坐标系统习惯为东北直角坐标系且高程也属于以上情况。
如果使用其它类型的坐标系，那就要制定XYZ系统，用于确定经纬网格的确切方向。部分Ventsim经典版模型使用了惯用坐标系并且在导入时会自动建立坐标系。
坐标中心 定义坐标网格绘制中心。如果关闭了网格自动功能就要指定网格中心（不然网格中心会随着模型浏览或重新载入时自动调整）。
水平范围 单个选择水平显示的高程范围。可以从右键弹出菜单选择多个水平，并可以限制屏幕上的风路数据显示范围。
高程定位，X轴，Y轴 该功能仅用于传统经纬网格定位。指北经纬网格不需要这些调整设置。
网格间距 经纬网格之间的网格间距。

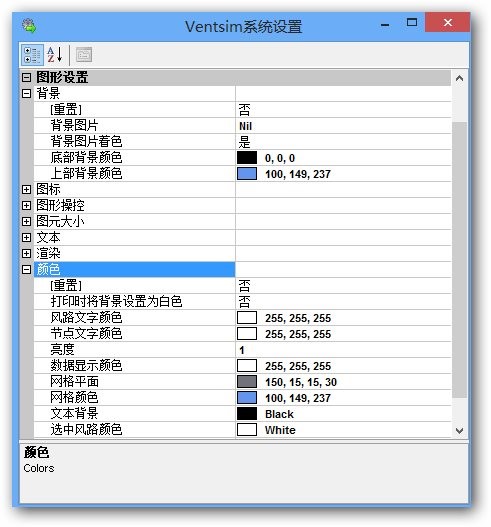

图12-1 图形设置选项

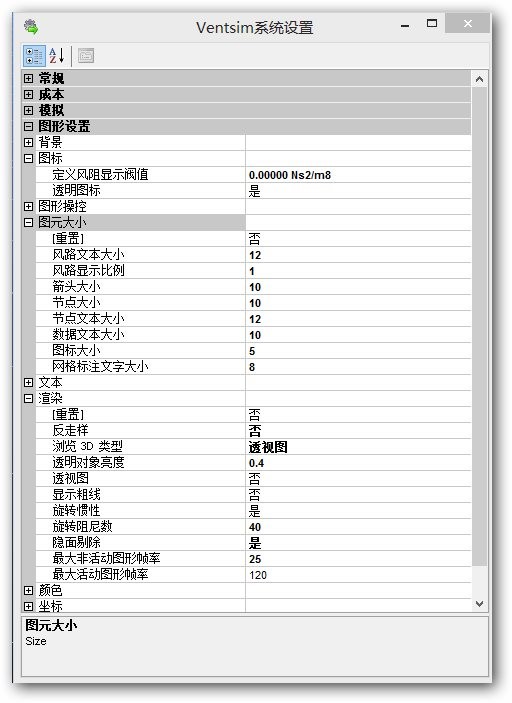

阻力设施图标 控制设置惯用摩擦阻力的设施图标显示。只有超过临界值的阻力设施图标才会显示。
透明参照图标 显示风路图标侧透明参照。
反走样 反走样选项使图形边缘光滑流畅，但是有些显卡不支持该功能。它可能会大大地降低显卡速度或者引起图形不规则，默认情况下设置为“否”。

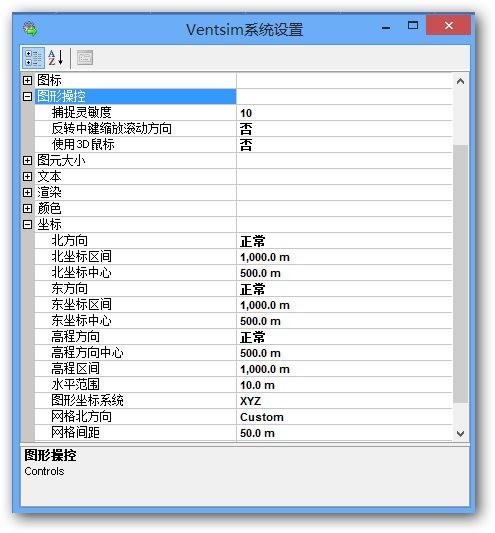

图 12-2图形设置选项
隐面剔除 去除隐藏在表面的显示。这可能会使老的计算机显卡在处理大的模型时更流畅一些。
隐藏文本旋转 旋转或缩放模型时隐藏文本显示。带有大量文本的大型模型会在降低或减慢旋转移动的平滑型。使用该功能可能会使计算机处理模型时更流畅一些。
旋转惯性、旋转阻尼 Ventsim 软件选择旋转通风模型时，松开鼠标后短暂时间内，模型继续旋转。这完全是视觉效应，使模型产生一种有“质感”的视觉效果。旋转衰减的速度是可以通过这些设置调节和关闭的。
提示：为了使模型不停地旋转，将旋转阻尼数设置为“0”即可，或者旋转时向下按住CTRL键。
显示全部箭头、节点、文本数据
通过默认设置隐藏或显示箭头、节点、文本数据。此功能可去掉不必要的图像细节使显示的内容更清晰。注意视图菜单选项或文本和其它视图的右击鼠标选项菜单可取消此功能。
最大/最小帧数 屏幕图形的刷新率。为了节约使用笔记本电池功率，选择最小帧数Ventsim系统程序不处于激活状态时可以节约用电。
风路缩放 缩放风路显示的尺寸使它们能够放大或缩小显示的更清晰。这不改变风路计算尺寸。
正常缩放比例为“1”。系数大于“1”图形放大系数小于“1”图形缩小。该功能可以使庞大的模型显示的更大，同样也可以使很小的模型显示的很大易于分辨。
风路文本节点尺寸 风路模型的文本显示尺寸。显示文本越大越清晰易读，但数据过多可能会导致显示界面混乱。
节点、图标、箭头尺寸 节点、图标、箭头的尺寸。注意减小线框模式的尺寸可以提高显示的清晰度。在实体模型中，图标、节点不能小于风路尺寸。

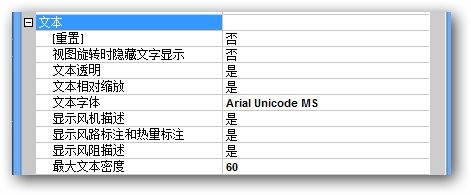

文本字体 允许选择文本输入的字体。
热测试标签 显示热源文本图标
显示带风路文本热标签 显示热源文本图标
文本最大距离 从显示前台在一定距离隐藏文本。对于大型模型，可提高显示速度。
风机描述 对风机名称进行描述显示。
文本透明 文本的背景要素显示为固有色或透明。关闭文本透明可以增加文本图像的清晰度，但这将使文本下的图像变暗。
[是]文本标签为透明在标签下显示图形。
[否]文本标签为实体在标签下不显示图形。
文本相对缩放 [是]文本标签的尺寸随着视图距离的增大而减小，这使得较近的风路更大、更清晰，而较远的风路则更小。
