Ventsim辅助通风局扇风筒创建功能提供了在矿井模型中构建复杂局扇辅助通风系统的布置机会。矿井中的辅助通风风筒对于确保新鲜风流进入无风独头巷道是至关重要的。

同时，不是所有的模型必须建立辅助通风，辅助局扇及风筒建模也许对于确保某些关键区域的足量通风是非常重要的，这些区域正确使用了合适的风筒尺寸及配套长度的局扇、辅助通风区域所产生的热、湿度及烟雾的影响在矿井风网剩余部分正确进行了建模。

地下矿井模拟污染物是很困难做出预测的，尤其是考虑的因素很复杂时。

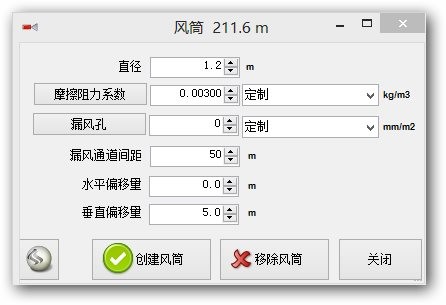

风筒创建对话框需要一系列输入值。

　　直径　风筒直径

摩擦系数　风筒的摩擦系数。这可以直接优先使用常用值，或者使用下拉菜单中预设参数值，在预设参数>摩擦系数程序设置。

　漏风率　泄露系数代表风筒表面空洞与整个风筒表面的比值。缺省测量单位为mm2/m2,可以认为是“洞孔部分/百万单位”。

　　　　　值越大漏风率越大。在对话框中设置为（0）代表没有泄露。模型泄露会增加模型尺寸和模拟难度，因此只有在模型需要设置泄露系数时再设置。

　　　　　Ventsim为用户提供了一些缺省漏孔系数供下拉菜单选择，但这些也是个别的还可以在“预设参数中>泄露系数”程序中修改。

　　　　　模拟过程中，泄漏孔会演示风流从局扇沿风筒减少。局扇压力和风筒直径以及风筒的泄漏系数共同影响泄露量。泄漏空气会从泄漏孔位置返回。

风筒间距　是指由风筒本身结构需要Ventsim系统创建每段风筒连接处泄露路径允许空气流回到主路径。该路径的阻力是由系统系统自动计的并且是泄漏系数和泄漏间隔的函数。

　　　　　大多数情况下不会明显改变模拟结果，但较小的风筒间距值从理论上会有更准确的计算结果，但会引起显示冗长累赘。长风筒，建议间距设置为50米。

　偏移量　指定风筒创建位置与主风风的相对位置。将风筒创建在主风风的外侧具有易于观察和操控的优点。

　　　　　例如，风路的高度为5米，那么设置一个Z方向5米的偏移量将会把风筒放置在距巷道中心线5米处的位置。不要使用（0.0.0）偏移量否者会覆盖在创建的主风路中模拟不正确。

创建风筒　开始创建过程。放在一组风路上的风筒或泄漏分支以后可以通过系统单击点选风筒。

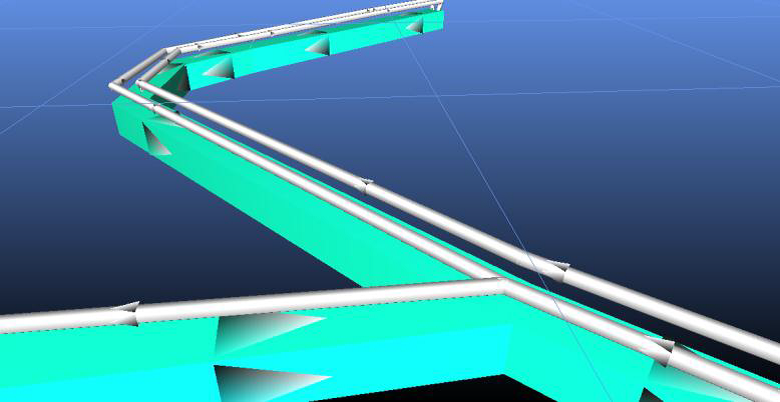

图16-1风筒创建示例

修改风筒　修改当前风筒直接选择风筒在编辑框中输入新的系数。注意风筒间距不能修改。如果需要，风筒需要删除后重建。

移除风筒　从模型风路中移除现有的风筒。如果正常风路已经选择，此功能将仅移除该风路上的风筒及其漏风之路。

提示：下一步您准备做的是放置一台合适的风机到风筒的起始位置。如果风筒尺寸合适沿主风路风流过高就要考虑在主风路设置风障设施。
