风筒创建后，必须在风筒中建立沿风筒下流动的风流路径。

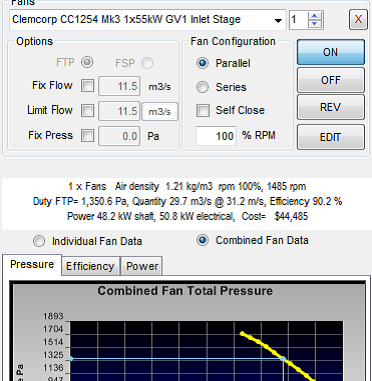

要使风筒通风，使用工具栏编辑按钮点击风筒起始段（不要先直接选择风筒否则会选择全部的风筒）然后使用风机标签栏为风筒添加风机或固定风量。

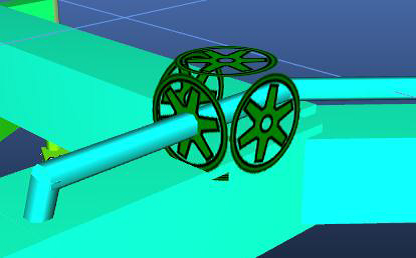

图16-2  风筒辅助通风

压入或抽出？　局部通风机的风流方向决定压入或抽出通风形式。用工具按钮“反向”改变安装局扇风机风流方向。下次模拟时整个风筒的风流方向就会改变。

风机内联　如果风筒中有多个风机安装在不同的位置（一般使用距离较长的硬质风筒），那么增设的风机可以安装在风筒沿线某个位置，通过当前方式安装风机或固定风量。如果风筒设有泄漏风流，漏风方向决定于风机和吸风压力。、

提示：使用相对全压颜色，用户可以根据颜色判断风筒某一部分的风压正负。

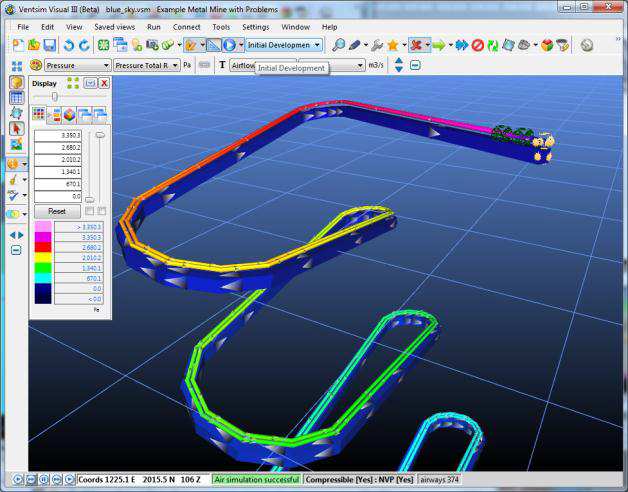

图16-3  颜色标识风筒内部相对全压

多个风筒　如果一条巷道中有多个风筒，偏移功能可用于确保相互分离并能正确模拟。

例如，如果需要两条风筒，第一条风筒可以使用水平偏移量‘-2’米同时第二条风筒使用水平偏移‘2’米进行创建，这样就保证了在同一条风路中每一条风筒位于另一条风筒的对面并且他们可以独立模拟。

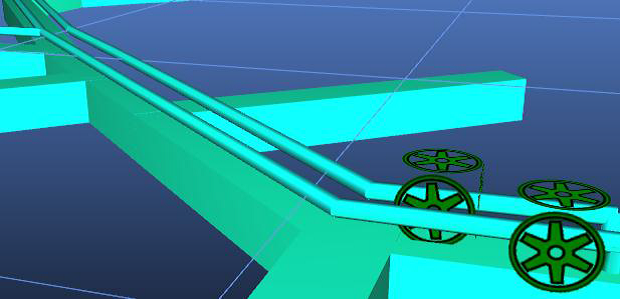

图16-4  多个风筒

多尺寸风筒　如果沿风筒需要多个风筒尺寸，可以选择需要变化尺寸的风筒部分,使用编辑工具按钮修改风筒尺寸。由于风筒创建时自动成为组风路，选择某一片段时，可以通过框选，或者按下CTRL键不使用组选功能选择风路。

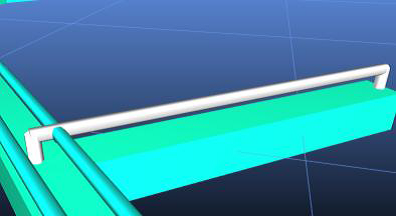

图16-5  改变部分风筒尺寸

延长风筒　延长风筒或创建T型风筒或交叉时推荐使用移除风路选择含有新增片段的所有风路重新创建风筒。

　　　　　或者使用风筒创建工具创建新片段风筒，但连接在风路后方的风筒部分需要手动删除。以防止风筒部分风流倒流至新交点的后方巷道。

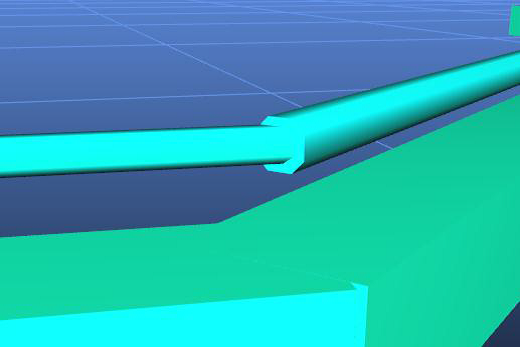

图16-6  延长辅助风筒
