第23章 火灾情景模拟(超级版本)
23.6模拟事件

23.6.1 建立设置

• 确认所有的时间和监视器均已设定。如果它们需要修改,那么模拟就必须暂停并在改变设置后重新开始。

• 确保模拟的动态设置及燃烧预设均已完成。

• 对于火灾模拟,确保风流可压缩性及自然风压选项均已选择。

• 如果模拟中需要气体的基本密度(例如想要模拟瓦斯的相对浮力或二氧化碳的重量),那么确保设置‘模拟-气体-使用气体密度模拟’为‘是’。大部分火灾模拟不需要这样设置。

• 确认动态模拟和火灾模拟设置正确。需要根据模拟输出的准确性要求设置一些子菜单和模拟增量。在事件中去掉了程序的基础设置,Chasm咨询公司推荐按照下列参数设置。

 动态模拟增量:1秒

 最多子单元:8(或更多)

 时间延迟:0(除非模型很小)

 显示刷新:10

 风模拟频率:10(如果需要)

23.6.2 每项模拟前期

• 确认火灾模拟前模型模拟已经平衡且正确。

• 作为选择,模型模拟可以通过设置预设事件脱离当前模拟结果。注意Ventsim会在模拟前自动移除当前的气体和污染物的模拟结果。

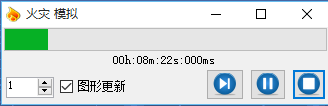

23.6.3 运行模拟

一旦所有的事件和监视器已经设置好,就可以按火灾模拟按钮执行火灾模拟了,或者从主菜单中选择‘运行>火灾>火灾模拟’选项。

一个火灾模拟将同时执行风流动态模拟、热模拟和气体模拟。其它联合模拟可以从多模拟选项中选择。模拟的类型将按照当前默认选择的类型执行,所以确保子选项选中了需要火灾模拟的模拟类型。

动态模拟将提供基于时间的模内结果,随显示不断更新模拟的结果。

随着模拟进程屏幕图像将会使用颜色和文字来显示当前的模拟结果。在整个动态模拟中,也可以改变图像显示不同的位置,颜色和文字也可以改变显示为不同类型的数据。

模拟可以在任意时间暂停,这样可以让用户查看感兴趣的部分,或者查看存储在监视器中的当前结果。

23.6.4 多事件模拟

VentFIRE可以有一种叫Multi-Sim选项用户可以定义不同类型的事件同时进行模拟。不同于火灾Fire-Sim模拟选项,Multi-Sim允许选择一系列模拟。

例如,动态热量和柴油颗粒物模拟可能需要用于开采活动中矿井某一部分分析热量和柴油气味的产生。这种情况下,就要选择Multi-Sim选项来执行模拟。

23.6.5 爆炸压力模拟

该功能为实验功能可以向矿井某一区域注入巨大的压力(风路>污染物标签中定义)来分析由于气体爆炸或煤尘爆炸作用于调节设施上的压力。

基于原始超压后可能出现的压力分布在模型中不同部分按照颜色和文本显示,并且预设阻力(如风门或调节设施)按照受力测试它们是否能够计算过压。如果预设阻力计算失败,压力分配将按照阻力不存在进行重新计算。

注意这些功能仅是实验性的并且当前Chasm咨询公司还不支持该功能。

23.6.6 模拟中程序的限制

动态模拟中必须遵守一些规则。

• 模拟中不能增加或删除风路。

• 正常的稳态模拟按钮不在使用中。

• 在模拟中‘事件’不能修改,增加或移除。

• 风路可以改变阻力或暂停风路风机等修改,但不得违反上述情况。

上述规则的错误可能导致不可预测的结果和程序错误。
