Ventsim Visual可将照片和图片拖弋覆盖在参照实体图形上方作为全景3D图像。这是基于卫星及航拍图片3D地形地表的典型应用。

另外，纹理绘图也可用于将扫描件或PDF格式的矿井平面图输入到Ventsim。一旦正确的移动或旋转，它们还可用于指导在正确的位置绘制Ventsim风路。

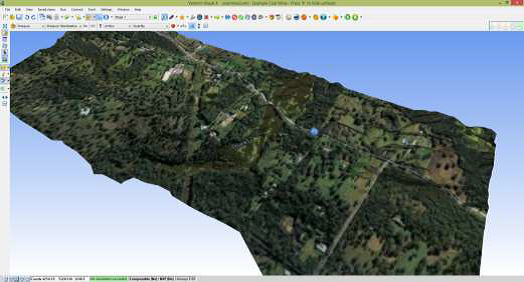

图27-1纹理绘制实体3D地表的航拍图实例

如要生新的地表作为纹理，在Ventsimm模型中直接拖放图片文件（jpg,jif,bmp,tiff,png格式）至现有参照图形的表面。PDF格式也可用。该图形将自动填充该图形所在图层的所有图形元素区域。

一旦显示，用户会希望旋转和缩放正确的覆盖3D表面。在工具栏上方的“移动”按钮包括快速实现这些功能的选项。查看“执行工具栏”部分有关如何使用“移动参照图形”和“移动/旋转”以及“缩放纹理”至正确位置等具体用法。

如要移动纹理，用“参照图形管理器”显示参照图形列表，点选想要的参照图形为空白，然后右键选择“重新移动纹理”。
