如要创建一个新的纹理地表，拖放一幅图片至Ventsim模型的空白空间。通常新的地表需要在模型3D空间中显示矿井平面图，或者图例图像。一旦放置，它需要与所有模型中的风路及其它元素按照真实的位置旋转和显示。

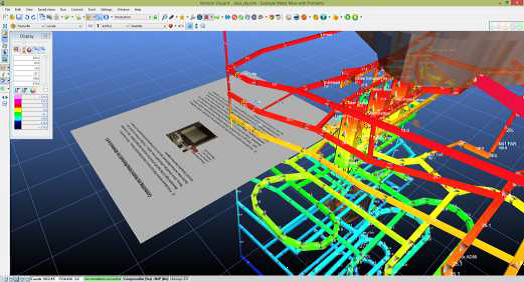

图 27-2 Pdf文件作为纹理拖如Ventsim实例

拖入屏幕时，会有“替代背景图片”或“创建纹理地表”选项询问。选择“创建纹理地表”选项。如果导入的文件为PDF文件，同样需要输入正确缩放PDF的选项。

当图形出现在屏幕3D参照地表中，就可以移动地表，使用“移动”命令如前文所述旋转并缩放至正确的位置。

It is recommended the 3D reference surface be mostly manipulated to do this as the texture will be partly lost frｏm　the side of the reference surface if used alone.
