，将视图设置为平面视图。Ventsim系统程序安装文件夹下中包含几个风网模型实例。下面第一个例子讲述建立风网模型EXAMPLE1.VSM的方法。
某矿井设计从露天坑底部开始向下深度为 100m进行井工开采。斜坡道向露天坑底部几乎达到140m， 再与垂直井筒相对接。从露天坑底以下 60m 标高处开始，每隔 40m 垂直高度从主斜坡道开始共形成三个掘进生产水平。主要生产将在底部的两个水平上进行。露天矿边界外 400m处布置风井从矿井底部延伸到地表，连接所有开拓水平。风井上的抽出式风机根据生产的需要将150m3/s的风量输送到井下各个用风点。新鲜风流通过主斜坡道进入。
1.设计包含三个简单开拓水平的矿井通风网络。保证新鲜风流均匀输送到每个水平。
2.由于功率限制，主要通风机功率不超过300kW。什么样风井断面需要开拓？
3.应急预案要求，模拟臭味气体从斜坡扩散到矿井所有巷道。臭气扩散到矿井所有巷道的最大时间是多少？
4.选中工具栏的“绘制风路”功能，将视图设置为平面视图。
5.使用“视图”菜单下的“设置编辑中心”功能设置当前绘图高程。

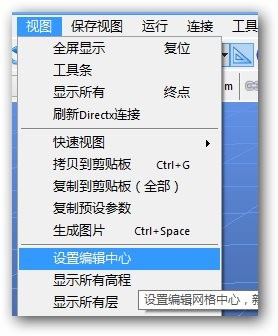

图28-1 起始编辑位置

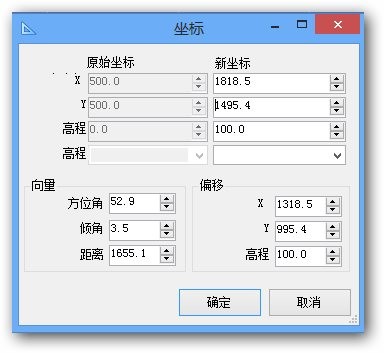

图28-2输入绘图编辑平面水平
6.在Ventsim中使用斜坡函数绘制功能绘制斜坡弯曲部分

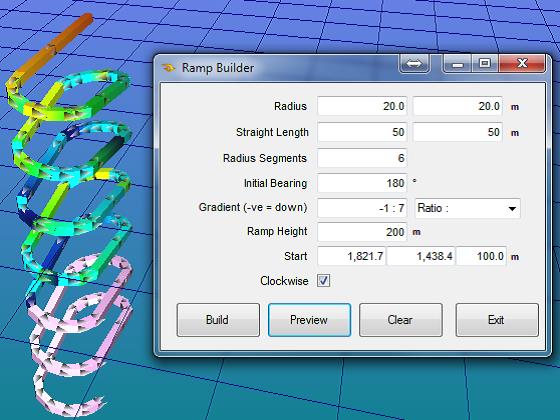

图28-3 创建起始坡道
7.从斜坡底部开始，用添加按钮（象铅笔）连接到回风井的水平风路。如果喜欢可以增加其它细节。
图28-4 从坡道底部绘制水平风路
8.创建井筒最简单的方法是在风路绘制状态下点击风路底部。这将可以输入井筒的坐标或偏移量。例如，创建200米深的井筒，只要在Z坐标方向输入‘200’就可以了。

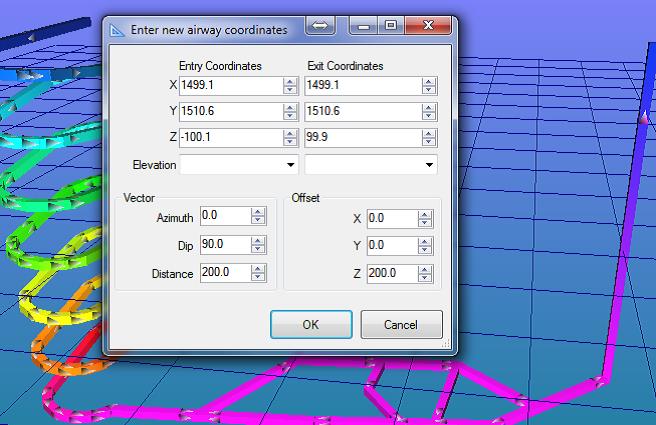

图28-5 创建到地表的井筒
9.创建其余的辅助水平，绘制井筒至斜坡间的风路就可以了。

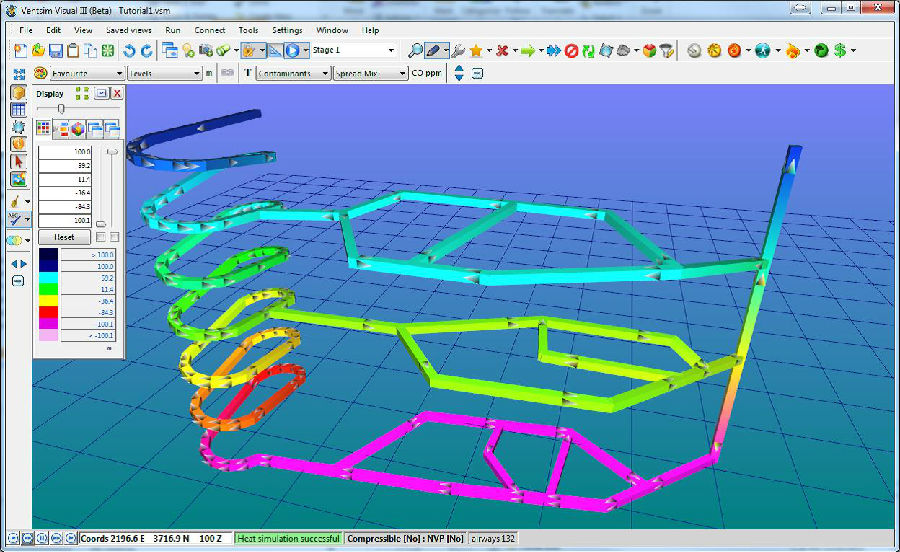

图28-6 创建矿井多个水平
10.编辑井筒风路并将它们设置为需要的尺寸。添加风路标签，设置固定风量到需要的150m3/s。确保检查风路连接到地表。点击斜坡风路的顶端，也确认它连接到了地表。点击风路模拟按钮确认工作进展正确。

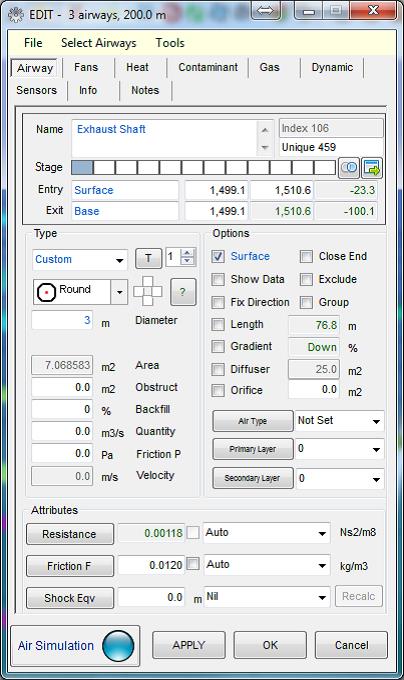

图28-7 编辑风路设置风路尺寸
11.点击连接到回风井筒的附属入口风路。使用限制风量功能分别设置1st和2st附属风路风量为50m3/s。较低处的附属风路会自动模拟到50m3/s来达到与井筒150 m3/s的总风量相平衡。点击编辑框将显示产生该风量需要的阻力。
12.调整井筒直径直到与限制的总功率所匹配。确保每次调整后都要模拟。这样可以得知2.5m直径的井筒可以满足需要结果。需要的工况点是全压值976Pa,风量150m3/s配套288Kw电机损耗电功率为303Kw。

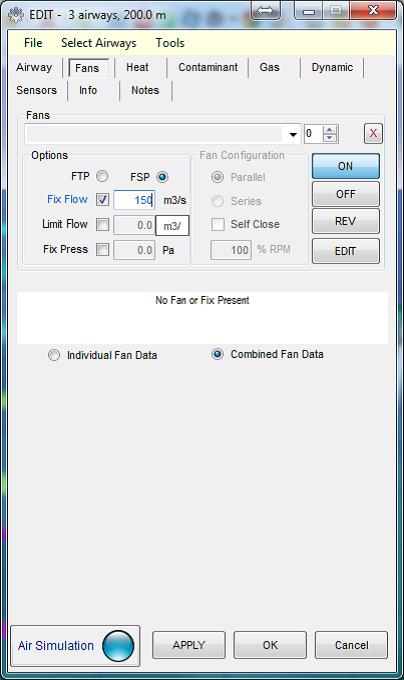

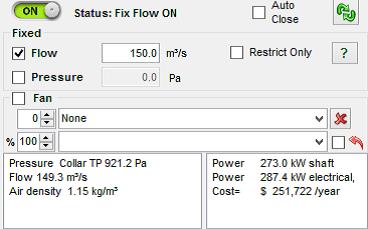

图28-8 位风路设置固定风量
13.如果要执行臭气模拟，可以通过风路编辑在斜坡上部设置污染物。污染物强度设置为100，运行污染物模拟。这是颜色就会按照100的设置起始强度扩散到整个矿井，但需要认定斜坡道为矿井的唯一的新鲜风流源。
图28-9 使用编辑框浏览
14、如果要执行臭气模拟，可以通过风路编辑在斜坡上部设置污染物。污染物强度设置为100，运行污染物模拟。这是颜色就会按照100的设置起始强度扩散到整个矿井，但需要认定斜坡道为矿井的唯一的新鲜风流源。

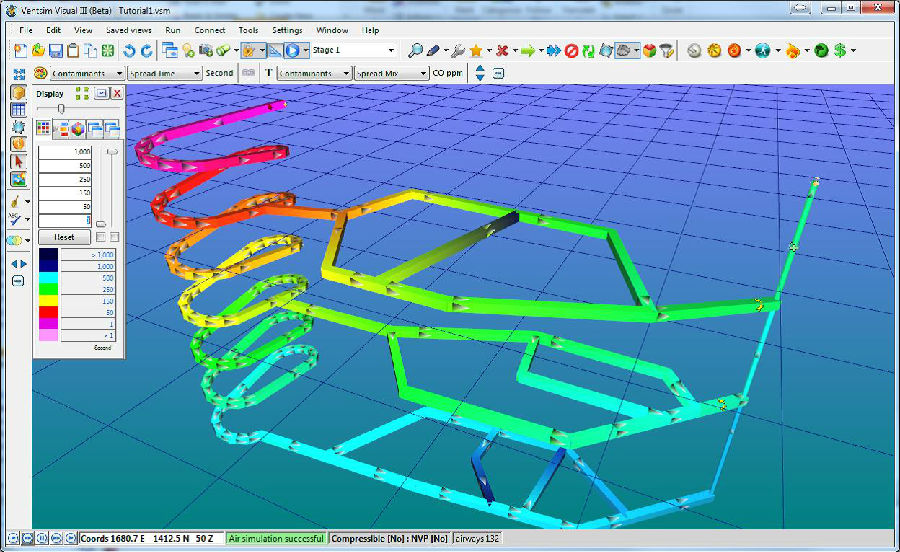

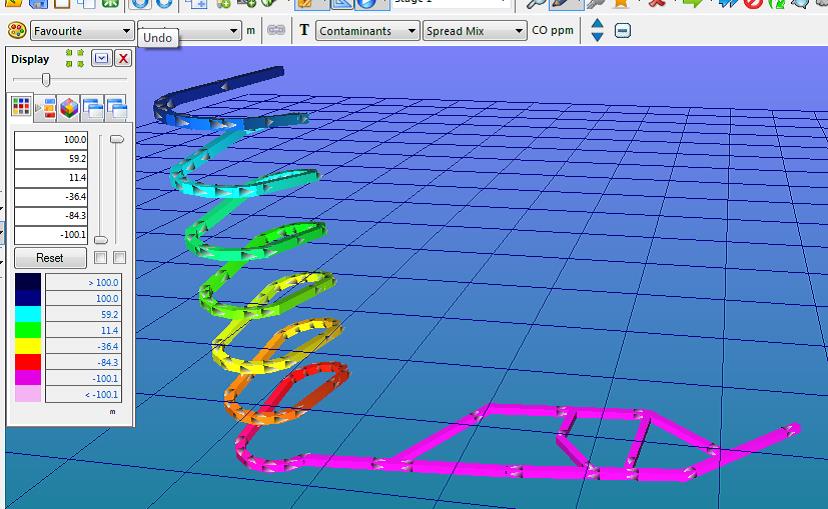

图28-10 短时间内污染物扩散颜色显示
如果你远掌握了这些，祝贺你！
完整模型可以在Ventsim安装程序示例文件夹中找到。
