现存矿井中心线应经在矿业软件图形包中生成并直接导入到了Ventsim。导入这些文件并调整它为可以使用的通风模型。

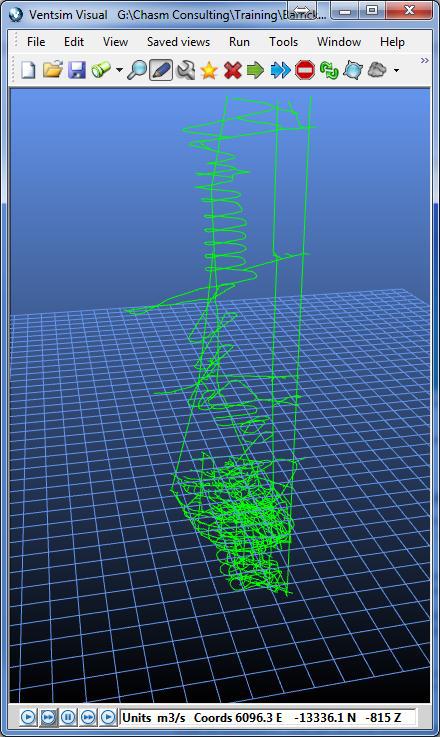

将DXF模型导入Ventsim。不要在该阶段将中心线转换为风路。导入的模型显示为线性文件集合。

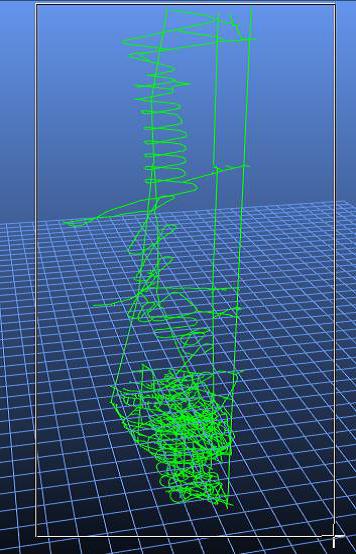

选择工具按钮‘画图>转换中心线’。框选这些线条（这时所有线条）转换为标准尺寸风路。

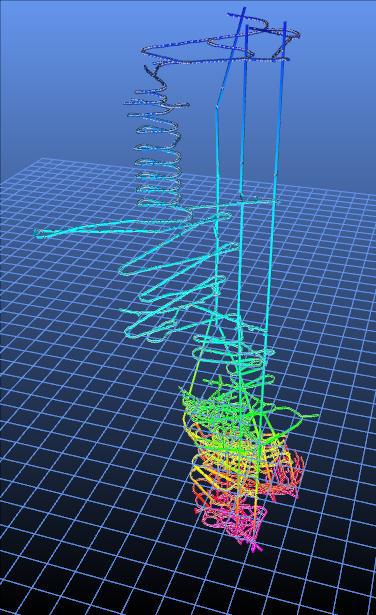

图28-18  转化后按照水平设置颜色

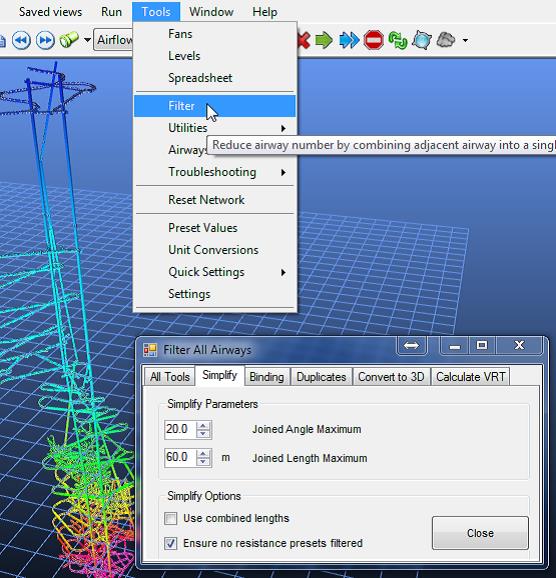

许多风路有复杂的弯路或者可能没有正确连接。为了梳理这些导入的线性我们需要使用简化和绑定新风路。用‘工具>过滤器功能’激活选项。

点击‘简化’。这将移除风路中不必要的细节，可以使模型精简并易于工作。

点击‘绑定’，增加绑定搜索距离为8米确保所有开口风路连接。点绑定按钮数次确认所有优化绑定均已找到。

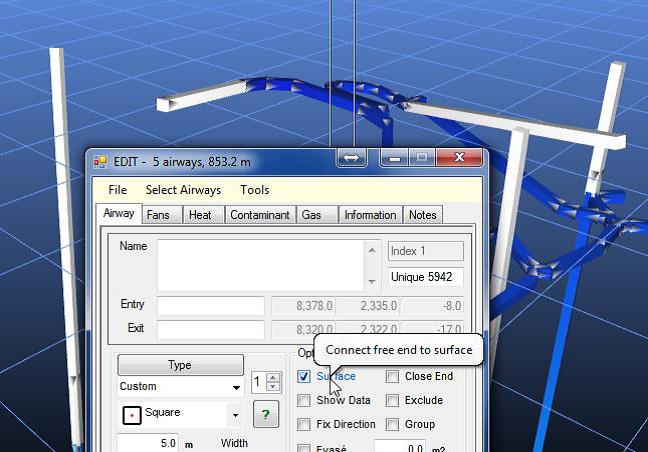

建立地表连接。Ventsim需要明确连接到地表的风路；不然程序会将其默认为没有风流通过的独头巷道。

在其中一个主要的地表连接中通过固定风量建立风流。在该图层我们按照真正的风机安装去模拟，只是尽力建立在模型中能够流过所有风路的风流。

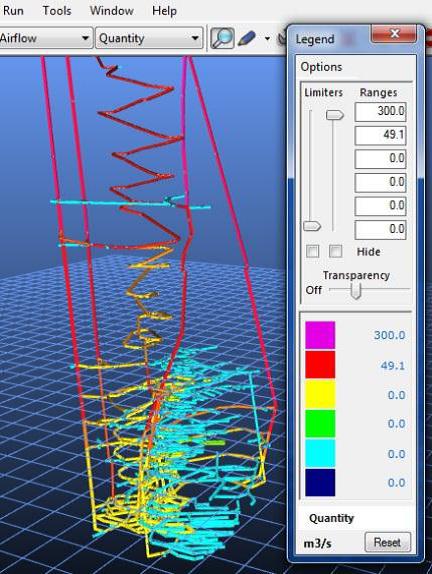

按模拟按钮。许多显示风路没有入口或出口以及连接错误警告就会出现。确保风流能够流入所有矿井应该通风的部分。使用风流动态按钮或者风流颜色管理器表示通风良好或不好的区域。如果某些区域应该通风但没有通风，检查该区域的风路断路，修改后再次模拟。

图 28-19

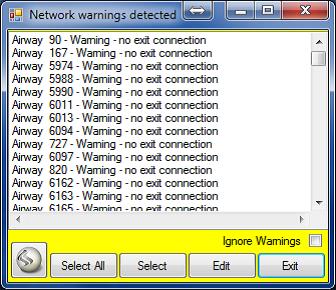

一旦建立正确的风流（在该阶段我们没有兴趣准确的风流，只是确保风流能够正确的连续流通），选择所有的‘没有出口和入口警告’的风路，编辑这些风流在编辑框中设置为封闭末端。

再次模拟。没有错误或警告出现。如果仍然出现，重复上述风路搜索并重新模拟。

模型现在就可以正确输入尺寸了，建立风机和通风调节设施。选择并修改风路将其设置为正确的尺寸。在正确的位置添加风机和设施。如果需要，可以使用图层或文本名称辅助设置模型。
