提供一组菜单工具对通风模型进行检查、修改和微调。
显示风机编辑对话框，可以对风机数据库进行编辑、添加和删除。最多可以向风机数据库中添加多达1000多种风机及其特性曲线数据。当从下拉列表中选择一台风机时，下面就会显示该风机特性曲线和相关数据。
更多相关信息查阅本手册风机章节。
列表展示可以单独浏览风路数据的高程范围
通过水平对话框风路数据能够按高程水平浏览，用户可以创建和编辑一系列单独的高程区间，不同水平的巷道数据可以创建在相应的区间上，用户可以创建多达1000 个水平高程区间。
高程区间数据可以以任意顺序输入，也可以随后添加，下次显示时系统将按照高程的最高和最低值对区间进行分类。
要控制不同水平在视图窗口中的显示，只需点击 “视图管理”器按钮选择所要显示的水平。此外，可以通过鼠标右键弹出菜单（屏幕上右击鼠标键）确认选择。
要想显示所有水平，只需要在鼠标右键菜单下选择“显示所有”即可。水平也可以通过单击列标题输入想要的名称。

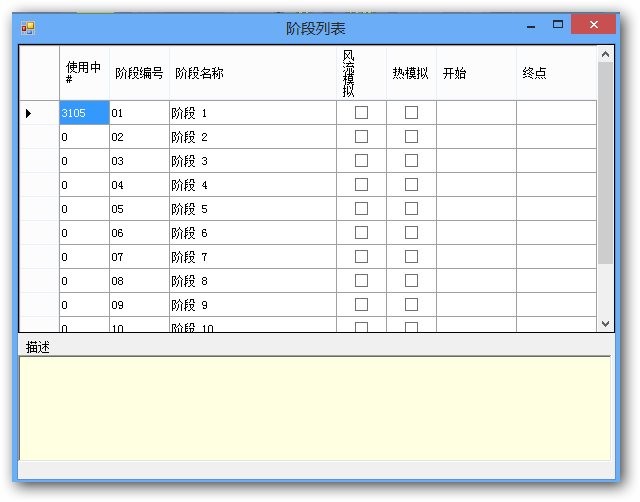

打开阶段管理表格，可以输入或修改阶段名称。另外，也可以输入阶段详细描述，这样通过阶段切换就可以运行风模拟和热模拟了。
更多图层相关信息查阅本手册阶段章节。
以只读形式显示当前浏览视图或以表格显示选择通风网络数据。
当前数据表中的数据可以通过“复制”、“粘帖”功能拷贝到其它软件系统中如：Excel、Word。
Ventsim 内置完善的通风数据库，多达100种通风数据无需手工创建便可通过数据表控制显示和输出。可以通过菜单“选择-数据选项”选择想要输出的数据类型。
也可以通过“编辑-移除”菜单或鼠标右键中的移除菜单移除数据表中的数据列。
可以通过点击、拖拽数据表表头来对数据列排序。此外，还可以通过菜单命令来对数据列调整大小和排序。
提示：数据表并不用来编辑数据，大量的风路数据能够显示，或并拷贝输出到其它的软件系统中，如 Excel。Ventsim 系统采用索引编码和唯一编码来定位每一风路数据。
索引编码作为内部参考，在模拟过程中随着风路的增加或减少编码会发生变化。唯一编码始终不会变化，可以被用作每条没有更改诸如风路名称标识风路的永久参考编码。

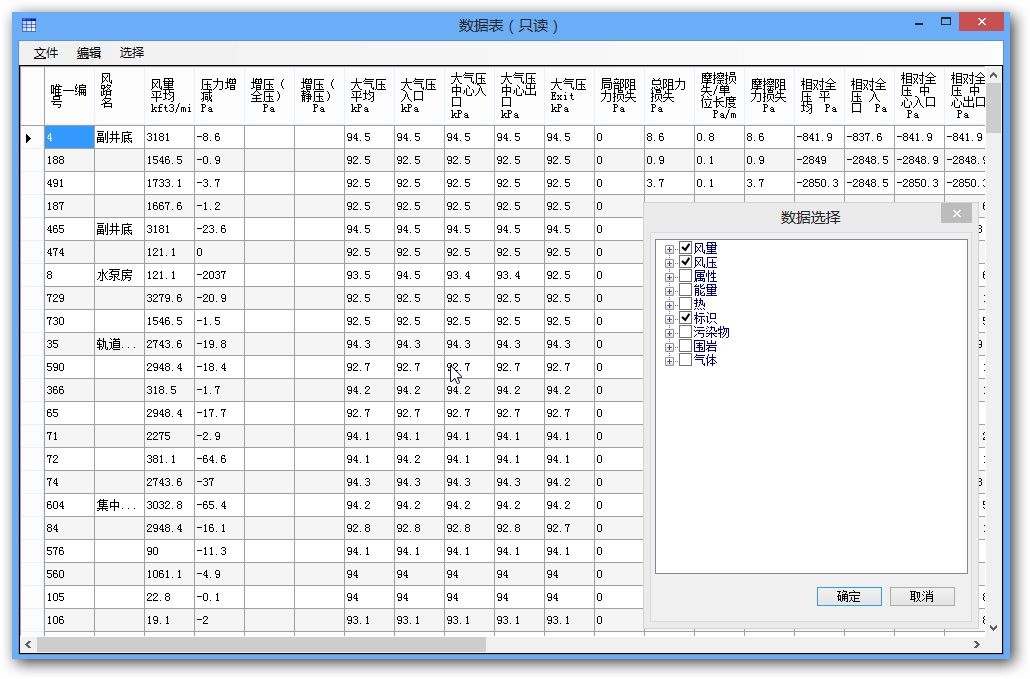

图 5-13 通风网络数据表
绑定和简化工具菜单提供一系列风路编辑工具，用于对过于复杂风路、断开风路和重复风路数据进行检查和修正。这些工具集可以单独运行，也可以一组同时运行。
菜单中的工具栏，可以同时使用多种选项工具。另外，每项工具也可以通过其它各项按钮单独运行。

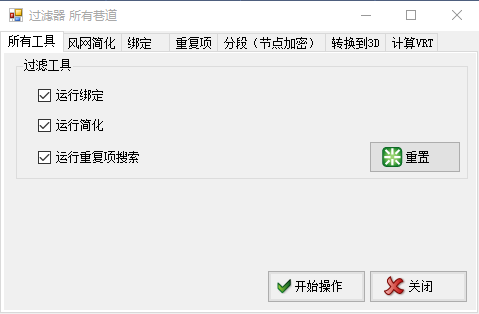

图 5-14 过滤器综合工具
风网简化指在不影响对整个网络分析的前提下，尽量减少风网中的风路数量。
该功能对通过 DXF 文件导入的网络非常实用，DXF 文件通常包含许多短小但并没必要的风路。
通过“风网简化”，系统搜索当前网络数据，并将风网中能够简化为一条单一风路的顺序连接风路组简化为一条单独风路，这样就不需要再对每一条风路分别做参数设置。
注意“风网简化”功能只能简化有同样入口和出口的风路组。而不能简化多风路或分支交叉风路。

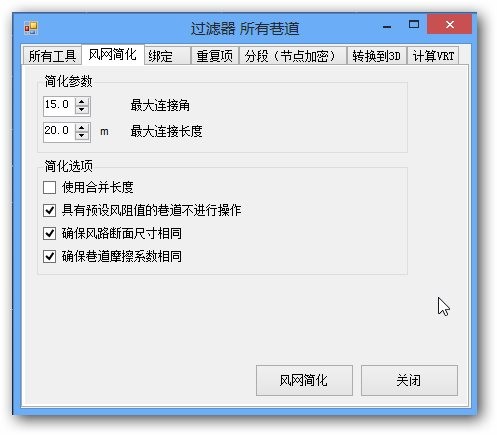

图 5-15 风路简化对话框
最大连接角 “最大连接角”指定两条能够合并风路之间的最大转角。例如，原网络中多条风路构成一条斜坡道，如果将“最大连接角”设置为20度，那么只有当两条相连风路夹角在20度以内的两条风路才会合并。
最大连接长度 “最大连接长度”用来限制长度超过该值的风路不被合并。例如，如果“最大连接长度”设置为30m，那么系统只考虑合并长度小于 30m 的风路。
通常“最大连接角”和“最大连接长度”的设置值越大，Ventsim 系统合并的风路数就越多。
使用合并长度 不管原风路是曲线还是直线，选中“使用合并长度”就能保证合并后的风路长度与原风路总长一致即便风路呈曲线状态。
如果没有选中该选项，合并后的风路长度为合并后风路的实际长度。大多数情况下差别很小，推荐不使用该选项。
预设阻值巷道不合并 具有预设风阻值的风路（如：打有密闭墙的风路）不简化也不与其它风路合并。
确保风路断面尺寸相同 确保将要合并简化的一组风路具有相同的断面尺寸
确保巷道摩擦系数相同 类似断面尺寸，只有具有相同摩擦系数的风路组才能被合并简化。
只简化所选巷道 只简化所选风路，不考虑其它风路。
提示：短而不规则的风路最好采用较大的最大连接角（>45度）和较小的最大连接长度（<20m）进行简化。
长而平滑的风路最好采用较小的最大连接角（<20 度）和较大的最大连接长度（>50m）进行简化。此外可以单独对当前选中的单一风路或风路组进行简化。
对风路开口端或风路相交处进行绑定或连接。许多从DXF文件导入的风网都存在中心线相交连接或者端点连接错误。该功能将搜索风路开口和交叉风路，并通过设置连接条件将满足条件的风路自动连接。风路连接正确，风流才能通过。
警告：这些功能用于新建模型的网络初步清理，而不应用于解算平衡模型。因为该功能可能永久的改变风网的特征并可能删除一些风网中的预设数据。
它将会永久改变模型中的一些特点并可能删除一些预设的标题或参数值，绑定或简化以前确认要简化或绑定的风路是需要的。

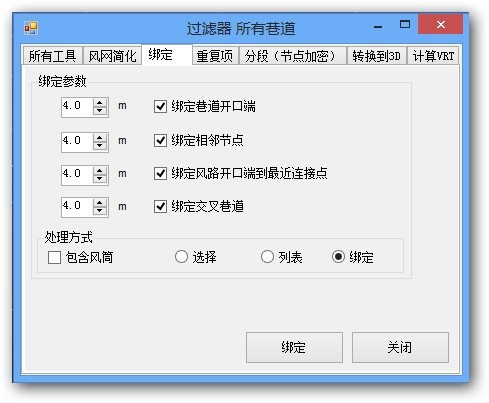

图5-16 绑定工具
绑定巷道开口端
定义距离对风网中距离靠近但又未连接的风路开口进行连接。导入的DXF文件经常由于源文件作图时没有精确捕捉而有许多靠近但未完全连接的风路。
而在 Ventsim 系统中，这些断开的风路不能有风流通过，模拟计算时会报告“没有入口/出口”错误。
可在预设参数对话框中输入搜索半径。例如：如果将搜索半径设置为 4，那么风网中所有与其它风路节点距离小于 4m 的风路开口端都将和最近的风路节点进行连接。
绑定相邻节点
定义距离对风网中相邻但未连接的节点进行连接。该功能类似于风网简化，一些相连节点间的短风路将会被删除。
提醒：如果该值设置过大，结果将会严重打乱模型。建议少用或者不用该功能。
绑定风路末端到连接点
定义距离将风路末端连接到其它风路的中间。现有风路末端将在最近风路上插入一个节点并与之连接。导入的 DXF 文件常出现跨过一条风路末端，但是没有连接的节点。此功能会沿直线插入一个连接节点。
绑定交叉巷道
定义距离对相交或者接近相交但并没有交叉节点的风路进行十字交叉连接。该功能将在两风路相交处插入节点，并把风路连接在一起组成新风路。导入的 DXF 文件中常有的风路看似相交却没有交点的情况。
搜索相同或者近似位置的重复风路。重复风路缺少定义内容或隐藏风流路径会引起通风解算过程不易发现的问题。

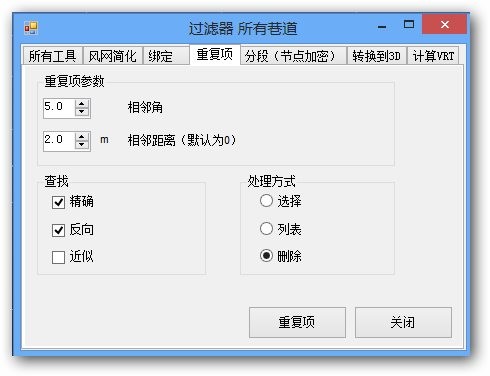

图 5-17 重复项查找工具
相邻角 设置相邻风路被认为是重复风路的最大夹角。两风路间的夹角如果大于该值，这两条风路将不被视为重复风路。该值设置越小，更多的接近“平行”风路将被视为重复风路。
相邻距离 设置风路被认为是重复风路的最大相邻距离。该值设置越小，越靠近的风路才能被认为是重复风路。
精确 查找精确匹配的风路作为重复风路
反向 找位置相同但方向相反的风路
近似 查找近似但不完全相同的风路，此时，相邻角和相邻距离将作为判定标准。
处理方式 定义系统找到重复风路后的操作。

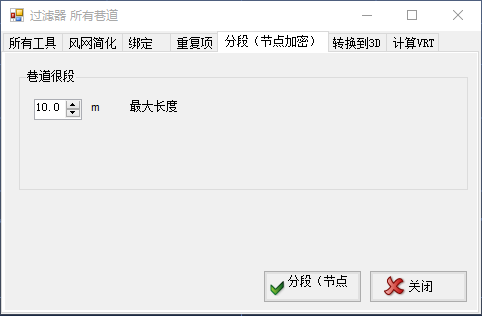

将较长的风路分成较小的片段。通常不需要，但可以提高模拟和动态模拟数据。注意将风路分成较多的短片段会降低模拟和显示速度。
将通风网络模型移动到现有的三维实体表面或等高线平面上，特别是将二维模型转换为三维模型。需要注意的是，如果只有模型的一部分需要转换，需要在三维视图窗口中提前选择需要转换的风路。
图5-18转换到3D工具
参照三维线：用从 DXF 文件导入的三维线（如等高线）作为参照转换三维模型。
参照三维实体：使用从 DXF 文件导入的三维线框模型（如地表多边形面）作为参照将风网转换为三维模型。
提示：使用该功能时，如果三维参照图形中包含多层三维线框（如：中段或煤层），需要先分组选择要转换的风路，并且通过三维参照图形管理器仅打开相关的三维参照图形。
计算VRT 有坡度或山岭地形下的模型可能难以从单一标高正确的设置初始岩石温度（这是Ventsim正确计算VRT地下风路温度常用方法）。这是按照3D图形等高线或平面图风路地表近视计算VRT岩温设置或固定功能。
实用工具子菜单提供了许多帮助处理风路数据的功能，特别是由DXF或类似此类导入的初始数据。
交换坐标轴 模型中所有风路东、北坐标反向(X和Y)。当 Ventsim 系统所使用的坐标系统和矿区平面图坐标方向不一致时，该功能非常实用。当坐标方向需要反向时，通过“设置-模型坐标”中修改坐标轴的方向。
旋转坐标 围绕焦点中心以不同的角度旋转整个模型（如果没有任何选中巷道）或被选中的巷道。焦点中心始终是在屏幕的中心。可以通过鼠标中间点击一个点，或在“查看”>”设置编 辑中心”来设定焦点中心。
坐标轴镜像 允许风路坐标围绕屏幕中心焦点做镜像。使用本功能前必须确认焦点输入位置的准确性。
坐标反向 改变风路坐标系统，从正值到负值或正向到反向。注意这类似于坐标系统绕原点做镜像。
坐标缩放 该功能根据输入的缩放因子缩放所有风网坐标，能够在不改变风路断面尺寸的情况下调整风网的比例尺。如果风路长度被设置为固定，坐标缩放不会改变风路的长度。
警告：该功能只用来缩放预先固定风路长度的通风网络示意图。缩放没有预先固定长度的风网将改变风路的长度和风阻，并将导致模拟结果对实际大小的通风网络无效。
风路缩放 该功能根据输入缩放因子缩放所有风路周长，这将增加或减少模型中风路尺寸。
警告：该功能很少做实际应用。一个可能使用的情况是在矿井风路设计时作为一个更多的因素考虑实际矿井巷道略大于设计时的影响。
缩放模型风路尺寸会改变风路摩擦阻力，会使模型模拟结果与真实比例的模型不一致导致模拟无效。
修改选中风路的参数长度
长度 固定或取消风路长度，便于在不改变风路长度的前提下操作风网模型。
固定所有长度 该功能将固定风路的长度使风路在移动的过程中保持长度不变。当需要移动风路使图形变得更加清晰而又不能改变其长度时，该功能非常实用。
取消所有固定 取消所有风路长度固定，并重新计算风路长度
该功能将重新计算风路长度，并改变以前固定的长度。如果该功能不能完全满足您的要求，您可以通过“风路编辑”对话框逐个修改风路长度。
给未命名的风路或节点自动编码，如果愿意也可以在编码前加入字母前缀。（e.g.B157）
重排索引编码 /唯一编码 在 Ventsim 系统中对通风网络风路编号重新排序。
索引编号 是指存储在系统内部代表风路的动态编号，它随风路的添加或删除发生变化。Ventsim 系统在进行模拟计算和问题标识时使用索引编号来定位风路。
所有的索引编号是连续的，最大编号数就是风路的总数。通过菜单：工具>风路>“重排风路索引编号”可 对通风网络所有风路从高到低、从东到北重新编号。
唯一编号 是静态号码，编号不随风路删除和添加而发生改变，唯一编号从现有最大编号起顺序递增。当添加或删除风路时，风路编号间可能出现较多号码空隙。
在进行通风网络图绘制时，唯一编号用来识别同类型的风路。重排唯一编号时系统将从 1开始顺序的从高到低对风路进行编号。
提示：Ventsim 系统并不要求对风路进行重新编号，但重新编号后可以简化对风路的定位。当对一组风路进行自动编码时，系统将用连续编号来标识位置相近的风路。
这样处理后对使用数据表非常方便，数据表默认以索引编号顺序列出所有风路数据。
该功能可以对风网进行详细的检查，找出你的模型在模拟过程可能出现问题的部分。模型中存在冗余风墙（同一风流路径上存在两个以上的风墙），或者同一风路上存在两台以上的风机，可能导致风网解算不收敛。
受限风机 找出风网中可能的风机对吹并将结果提示用户
多余风墙 查找并移除多余风墙（通常由同一条风路上另一风墙已经阻挡了风流）。
删除风网数据库中所有风流和温度相关的结果数据，模拟解算将采用新的参数重新解算。Ventsim 系统利用上次模拟得到的风量、密度和温度值用于新的模拟解算,这样新的模拟解算将更加迅速和精确。
但如果一次失败的模拟解算中导致了数据损坏(如：产生了错误，超高的风量、热量或密度等），这些错误可能会阻碍模拟解算的继续进行找到合适的解算结果，或者产生更深层次的错误。
网络重置将移除所有现有解算结果：如风量、风压、密度和热量值。但该操作不会改变任何由用户设置为固定的值，如：固定风量、风压或热源等。
