通过该窗口界面可以在一条风路上设置风机、固定风量或固定风压。如果已经设置了风机，将通过风机曲线图形和工况点显示风机在风网中的性能参数。如果编辑风路中没有风机，将显示一个空白窗口。

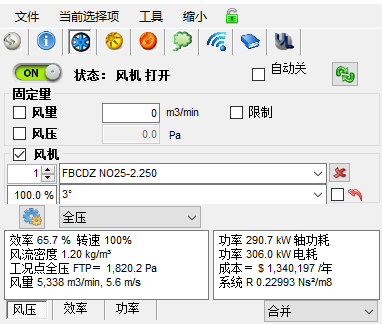

图9-8 编辑框中的风机信息
风机设置 在当前风路设置风机、固定风量和固定风压。该设置将为风网风流流动提供动力。如果在风网中没有一条风路设置风机、固定风量或风压，风网不会有风流流动（除非存在自然风压的情况）。
打开 模拟中打开风机或固定量使得该对象在模型中能够提供风量。
关闭 模拟中关闭风机或固定量。风路和模型将体现没有风机或固定量的情况。
反向按钮
改变风机或风压的方向。这项功能很方便实现风流反向和工具栏反向按钮具有相同的作用。注意这和旋转风叶反向是不同的按钮，它将强制风机风叶反向降低运行性能。
自动关闭 当风机或固定量关闭时自动关闭风路。
许多真实的风机安装有机械风门装置可以在关闭或失去电功率时可以切断风流。如果该项不确定，风流将允许自由沿风路回流，就像风机没有运行。激活该选项将关闭风路；风机关闭时防止风流流动。
固定风量 强制在模拟中产生一个风量等效于输入对话框的数值。设置了风机时，不能设置固定风量，如果选择了固定风量，风机将被移除。要移除固定风量，只需取消选择固定风量即可。
当固定风量模拟时，程序将计算产生该固定风量所需要的风压和功率。当固定风量低于当前正常模拟风量时，固定风量起“风阻”的或者“负压”作用，限制风流流动。这上述两种情况下，固定风量的结果会在“信息框”中显示。
点击
将推荐风机,如果固定风量并进行了模拟。系统会判断满足该风量的负压和风流，并查找风机数据库匹配合适的风机。系统会提供多达4种可行的风机选项，并按照从优到差顺序显示。要替换固定风量为推荐风机，从列表中选择意向的风机。
限制风量 与固定风量相似，即在模拟时确定一个风流流量。其主要区别在于“限制风量”的目的是限制风流并提供一个等效风阻。如果设定值大于风量模拟结果（增压效果），在风网模拟时将会出现警告。
固定风压 在当前风路中产生一个相当于文本框中输入风压值的正风压。该风压值将与风路任何摩擦相关的损失相叠加。当存在风机时，不能设置固定风压，如果选择了固定风压，风机将被移除。
要移除固定风压对风网的影响，只需取消选择固定风压复选框即可。当模拟固定风压时，程序将计算提供固定风压所需的风量和功率。计算结果会在“信息框”中显示。
风机名称、数量及配置 为风路选择一台风机。通过右侧的下拉菜单可以从风机数据库中选择一台风机，风机按预设参数表设置顺序排列。
在风机名称的右侧显示的是设置在该风路的风机数量，下面显示风机的安装方式（并联或串联）。串联安装的风机能根据风机数量获得更高风压，而并行安装的风机能够获得更高的风量。
点击
将从风路中移除风机。选择编辑将直接跳转至风机曲线数据库编辑框。
风机全压曲线/静压曲线 显示模拟时采用的风机风压曲线类型。FTP指风机全压曲线，而 FSP是指风机静压曲线。这是由系统自动选择不能修改。
Ventsim系统会倾向于尽可能使用全压曲线，连接到风筒上的辅助局扇通风机除外，还是要使用静压曲线。
如果系统设置选择了混合压力法，那么（局扇风机除外）这将使用混合压力法模拟，忽略了矿井污风中的速度压力部分。
如果可能，在整个模型中推荐使用风机全压曲线模拟，然而，如果没有条件进行全压模拟还是要有静压模拟来替代。
两种方法在同一个模型模拟时都不要混用，混合结果会导致过量预估任何使用全压曲线风机的实际效能。
反转
模拟解算时反转风机叶片方向。在存在风机的网络中，能够使特定位置的风流反转对于紧急情况模拟是非常有用的。
通过风机数据库中设置的反转因子调整风机反转曲线，体现风机反转时相对较差的风机性能。只有风机具有反转功能，固定风流和风压都没有该功能。
注意这是是不同于将风机反向安装发挥最大风机运行工况的，反向按钮将替代该作用。
%RPM 在风机数据库中标准设置基础上，调整风机叶片旋转速率。注意，这是理论上的风压和风量的调整，有可能不能满足不同速度下真实的风机性能。
提示：调整到标准风机曲线的模拟速度应该是相对准确的。如果需要获得不同转速下风机风压-风量的精确曲线，建议分别获得风机厂商提供的风机曲线并输入作为调整变化。
风机工况点是指风机运行处风压和风量对应的坐标点，用蓝色的风机曲线来显示。注意：可以选择单个风机运行的工况点，或者多个风机以串联或并联方式组合运行的工况点。由于密度改变，实际风机曲线可能与风机数据库中定义的曲线略有不同。
效率值基于风机数据中输入的效率曲线。效率曲线指的是风机的轴效率。不包括电机效率和无效驱动，电机效率在“设置-电机效率”菜单中单独考虑。
编辑
输入风机数据库屏幕浏览或调整风机数据。注意没有模拟以前任何风机的变化都不会反应在风机编辑对话框中。还要注意修改分解数据库将改变所有其它模型中相同名称的风机。如果要生成某一个位置风机定制的修改，您需要在风机库中复制风机，并修改复制的风机。
提示：风流密度是风机选型和安装的一个重要参考。高密度空气将提升可用的风机风压曲线（功率消耗），而低密度空气效果相反。
在为矿井的特定区域设计、选择风机时必须考虑这一因素。注意，Ventsim标准版中假定空气密度在风网的任何位置都是固定不变的。
如果风机被迫运行在其它模型条件下不在风机曲线范围，模拟计算时系统将显示“风机失速、低压或负压”等提示警告。
风机失速 是指风机风压超出了风机曲线允许匹配的范围。Ventsim 系统会降低风量值，使该处的风压不超出风机曲线最大风压范围。
风机低压 是指风机风压低于风机曲线上的最低风压值，但风压仍然在“0”以。当风阻很小或者风机风压类型较高时，应用在过低风压的风网上。
这种情况下的风机风压曲线不能运行在实际工况点上。这时程序假设风机的实际工况点就是这种不理想情况。此外，该工况点上运行的风机效率会很低。为了避免这类错误可以把风机曲线延长至最低点。
风机负压 是指风机没有给风网通风提供有效风压，甚至阻碍没有风机情况下反而可以流动的风流流动。这种情况可能因为其它网络设置或风机迫使风流通过该风机。
Ventsim 系统遇到风机低压或风机负压时，它会按照风机曲线的最大能力提供相应的风阻值。这类似于一台真实风机的运行情况，同时有效限制了风机最大能力下通过的风量。
结果会导致风流风压降低和负压情况下为风机可以提供诸如刹车或节流孔作用的负的或抵消压力。不希望以上任何情况的出现，风机是设计运行在风机曲线范围内的。
没有风机曲线Ventsim只能被迫对风机能力和功耗做出一个大概的估算。同时失速、低压、风机负压警告也可以忽略，但在模型中每一项努力都是为了减小后消除发生错误。

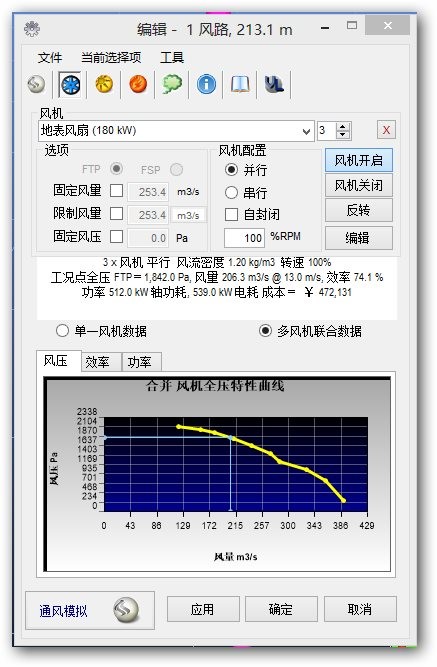

风路中运行风机的风压曲线。风机风压曲线包括单一风机或风机组合的曲线。另外，当风机安装处的空气密度改变时，程序将对从风机数据库中获取的风机特性曲线进行调 整。风机工况点为曲线图上水平线和垂直线的交点位置。
效率曲线和风机风量的交点为是该风机的运行效率。效率值被用来估算风机的轴功 率。如果在风机数据库中直接输入了风机的轴功率数据，并将显示风机轴功率曲线，程序将直接从功率曲线上计算风机的轴功率。
如果已经为风机输入了功率曲线，那么功率曲线和风量的交叉点将确定风机的轴功率 或者风机叶片损失功率。如果没有为风机输入功率曲线，那么将利用效率曲线计算功率。如果也没有效率曲线，那么将使用设置菜单下设置的默认效率。
风机数据显示描述风机的运行和执行情况。多数内容不解自明。风机轴功率是驱动风机叶片的功率，且不包括电动机和传动损失效率。
