工程信息标签提供所有有关风路设置和模拟计算值的信息。可以将信息列表内容复制粘贴到其它程序中，如 Word或 Excel文档中。这为用户提供了一个能够比较风路模拟前后参数变化的有力工具。
另外，热模拟总结报告也提供了风路起始和结束参数显示。

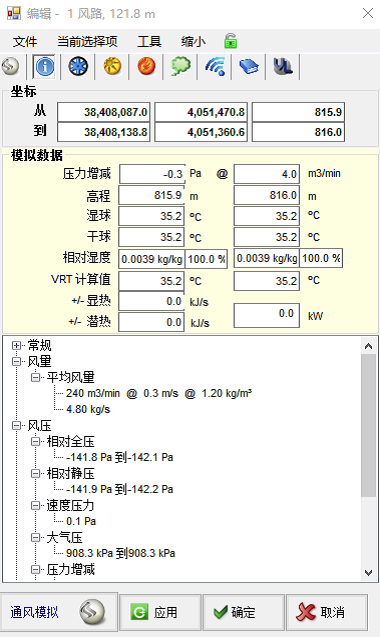

图9-12 工程信息标签
同时大部分参数值自身都具有解释性，部分内容下文中也会提供进一步解释。
设置有风机、固定风量或固定风压的风路将显示详细的风压、功率和风机或固定分支的耗费。与风机标签不一样的是，这里显示的是所有风机安装点风机（可能存在不止一个风机）的风压和风量信息，而不是单个风机信息。
当前风机
风机风压 风机风压是从风机的风压-风量曲线上直接得到的。如果使用风机全压法，将从风机全压曲线模拟得到工况点，然后根据风机直径或风路尺寸估算静压。
如果使用静压法， 将从风机静压曲线模拟计算得到工况点，然后根据风机直径或风路尺寸估算得到全压。
地面通风机 需要做特殊的考虑。就定义来看，对于地面通风机，在风机入口处的矿井全压（克服矿井总风阻的全压损失）等于风机所需静压。风机全压包括从风机到大气环境的动压损失。
全压模拟所提供的结果考虑了扩散器和扩散出口尺寸，但这是理论值，没有包含局部损失和风机入口与出口间的摩擦损失。
这样，对于实际安装风机，额外的静压也需要考虑到风机模拟结果中。因为每台风机及安装情况均有差别，所以对于风压非常关键的安装点最好与风机厂商做一些讨论和交流。
风机功率 风机功率是基于风机的全压计算的，代表电动机的功率，电动机将功耗用于风机叶片上产生风压和风量。风机轴功率（损失功率）是根据风机功率曲线计算出来的。
如果风机没有功率曲线，可以利用风机总效率曲线和全压、风量来计算轴功率。如果没有效率曲线将使用默认的风机效率。
风机电功率 是指估算的风机电动机的功耗。它是根据“设置”菜单中“电动机效率”指定的风机轴功率计算得到的。
风机费用 风机费用指的是年度费用，根据“设置”菜单中设置的功耗成本和风机在工况点上连续运转一年的功耗计算得到。
固定分支 当特定位置的风机尚未选定并需要计算时，通常通过输入固定风量或风压来进行解算。固定风量信息对于计算特定位置风量时分析工况点风压非常实用。这类似于利用工况点选择匹配的风机。
固定工况点 通过计算，可以得到风路固定分支处选择风机所需的风机静压和全压，这些值近似于风机的工况点。
固定分支采用风机静压的方式进行计算，风机全压将考虑风路和风机扩散器断面尺寸估算得出。针对地面压风机或井下风机，只能考虑固定全压来选择风机。
对于地面抽风机，风机静压可以说是临界值，因为风机全压的动压损失部分将消耗在大气环境中。固定风量会假定一个风机入口的全压值。
如果风机尺寸和风井尺寸接近该值等价于风机的静压，然而这种情况往往会因为风机直径的区别有所改变。
对于进风侧或地下风机，固定风量将提供风机全压等效值。
所需功率 功率值使用了“设置”菜单中设置的缺省效率，描述固定风量所需最小电动机功率（轴功率）并估算固定风量的电耗。
固定年成本 年度成本是根据“设置”菜单中为固定风量设置的每千瓦时的功耗成本或运行再工况点的负压按照连续一年的时间来计算的。
描述风路两端各种情况下的压力
相对压力 描述风路两端风压相对同标高大气压的相对压力。负值表明相对压力低于同标高大气压，正值则正好相反。
根据风网不同风路相对压力的大小可以知道风路连通后流动方向。在存在通路的情况下，风流总是从相对压力高的位置流向相对压力低的位置。
提示：相对压力描述风路相对同标高平面的相对压力，有效忽略了高程不同对大气压的影响。
大气压 描述风路始、末两端的大气压计算值。大气压随着高程深度的增加而增加，并与任何风机或其它风压的影响相对独立。大气压和随之的空气密度是影响风机性能和热模拟的一个重要因素。
压力损失 描述了风路沿程的摩擦损失，加上风机或其它压力源产生的附加正压。负值表示摩擦压力降比增加的压力要大，正值表示风路中风机或其它压力源产生的附加压力大于摩擦损失，并能对风网其它部分的压力做出贡献。
热力学数据描述通过热模拟得到的各种空气状态参数。

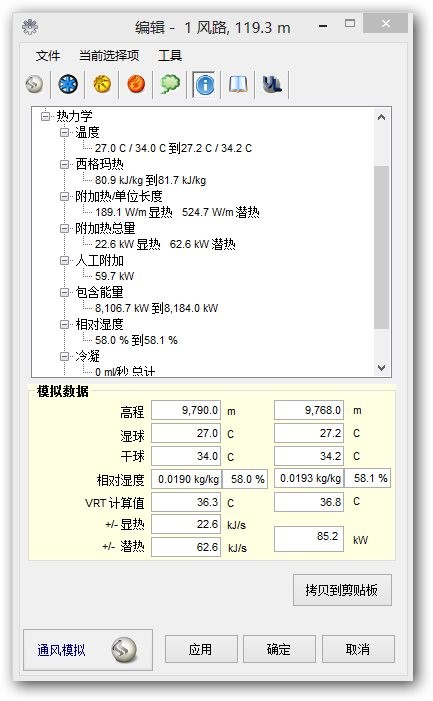

图9-13热力学数据
温度 风路两端的干球温度和湿球温度
西格玛热 风路两端空气中的西格玛热含量。该值描述了单位质量空气中的热含量，独立于气流和空气质量流率。
附加热/单位长度 单位长度增加到风路内的显热和潜热。热量可能来源于围岩、空气压缩或者加热、制冷等人工设置参数。
供热总量 整个风路长度上增加的显热和潜热量。
人工附加 以显热、潜热和柴油机热形式人工输入的热量。
包含能量 风路风流中的西伽马热量，乘以风路中空气的质流。该值的变化应该等于增加到该风路上的总热量。
相对湿度 当前温度和压力条件下，相对于饱和空气的湿度
冷凝 由于环境条件改变导致空气温度或压力下降到空气饱和点以下，单位时间风流中冷凝水分体积。这一般是由于冷源冷却空气至露点温度以下，或者是大气压力的减小（如通过竖井的气流），降低了空气对水分的承载能力。
描述风路入口和出口热模拟的结果。这些数据以只读形式显示作为信息提示。这些结果数据很好理解，在“工程信息”选项卡可以看到更多细节的内容。
高程 风路始节点（左）和末节点（右）的计算高程。
湿球 路两端的计算湿球温度。
干球 风路两端的计算干球温度。
相对湿度 计算得到的空气相对湿度和空气含水量
VRT 计算得到的风路两端的原岩温度。该值根据地热梯度、风路高程和设置的地表岩石温度计算得到的。
附加显热 增加到风路中的全部显热（干球），包括从围岩和用户设置输入到风路中的显热。
附加潜热 增加到风路中的全部潜热（湿球），包括从围岩和用户设置输入到风路中的潜热。
